Cách chọn khớp nối mềm cao su chuẩn: Đảm bảo kín khít, chống rò rỉ tuyệt đối

Trong các hệ thống ống dẫn công nghiệp, khớp nối mềm cao su giữ vai trò quan trọng trong việc giảm rung động, bù trừ sai lệch, và ngăn chặn rò rỉ. Việc lựa chọn khớp nối sao cho phù hợp với điều kiện làm việc và yêu cầu kỹ thuật không chỉ giúp tiết kiệm chi phí bảo trì, mà còn đảm bảo tuổi thọ của hệ thống. Bài viết dưới đây cung cấp hướng dẫn chi tiết, từng bước giúp bạn hiểu rõ về khớp nối mềm cao su, từ nguyên lý hoạt động đến cách lựa chọn sản phẩm chuẩn, nhằm giúp hệ thống luôn “kín như bưng” và vận hành bền bỉ.

Khớp Nối Mềm Cao Su Là Gì và Tại Sao Nó Quan Trọng?

Trước khi đi vào chi tiết cách chọn, chúng ta cần hiểu rõ về bản chất và tầm quan trọng của khớp nối mềm cao su.

Khớp nối mềm cao su (Rubber Expansion Joint) là một bộ phận linh hoạt được thiết kế để lắp đặt vào hệ thống đường ống, thường là giữa hai đoạn ống cứng hoặc giữa ống và thiết bị. Chức năng chính của chúng bao gồm:

• Hấp thụ rung động: Giảm thiểu rung lắc từ máy bơm, máy nén, hoặc các thiết bị khác truyền vào đường ống, từ đó giảm tiếng ồn và bảo vệ cấu trúc hệ thống.
• Bù giãn nở/co ngót nhiệt: Cho phép đường ống giãn nở hoặc co lại do thay đổi nhiệt độ mà không gây ứng suất quá mức lên hệ thống.
• Bù sai lệch: Xử lý các sai lệch nhỏ về độ thẳng hàng (lệch trục, lệch góc) giữa các đoạn ống hoặc thiết bị trong quá trình lắp đặt.
• Giảm thiểu tiếng ồn: Giảm sự truyền âm thanh qua cấu trúc rắn của đường ống.
• Chống ăn mòn: Một số loại cao su có khả năng chống ăn mòn hóa chất tốt hơn kim loại trong các ứng dụng cụ thể.

Tầm quan trọng của việc lựa chọn chuẩn: Một khớp nối mềm cao su được chọn và lắp đặt không đúng cách có thể dẫn đến:

• Rò rỉ môi chất gây lãng phí và nguy hiểm.
• Hỏng hóc thiết bị do rung động hoặc ứng suất quá mức.
• Giảm tuổi thọ toàn bộ hệ thống.
• Tăng chi phí bảo trì và sửa chữa.

Các Yếu Tố Quan Trọng Cần Xem Xét Khi Chọn Khớp Nối Mềm Cao Su

Để lựa chọn được khớp nối mềm cao su chuẩn, bạn cần xem xét một cách toàn diện các yếu tố kỹ thuật và môi trường vận hành.

Môi Chất Vận Chuyển (Fluid Media)

Đây là yếu tố quan trọng hàng đầu vì nó quyết định loại vật liệu cao su cần sử dụng.

• Nước sạch/Nước lạnh: EPDM, Cao su tự nhiên (NR).
• Nước nóng/Hơi nước: EPDM, IIR (Butyl), Neoprene.
• Nước thải/Nước có hóa chất nhẹ: Neoprene (CR), EPDM.
• Dầu, khí đốt, hydrocarbon: Nitrile (NBR).
• Hóa chất ăn mòn mạnh (acid, bazơ, dung môi): PTFE (Teflon) lót bên trong, hoặc cao su đặc biệt như Hypalon.
• Thực phẩm/Dược phẩm: Cao su đạt chuẩn FDA (Food-grade EPDM, Nitrile trắng).

Lưu ý: Luôn kiểm tra bảng tương thích hóa chất của nhà sản xuất để đảm bảo vật liệu cao su có thể chịu được nồng độ và nhiệt độ của môi chất.

Nhiệt Độ Vận Hành (Operating Temperature)

Mỗi loại cao su có một dải nhiệt độ làm việc an toàn. Vượt quá giới hạn nhiệt độ có thể làm suy giảm tính chất vật lý của cao su, gây cứng, nứt hoặc mềm hóa, dẫn đến rò rỉ.

• Nhiệt độ thấp: Một số loại cao su có thể trở nên giòn ở nhiệt độ thấp.
• Nhiệt độ cao: Cao su có thể bị phân hủy hoặc mất tính đàn hồi.
• Phạm vi: Xác định nhiệt độ tối thiểu và tối đa mà hệ thống sẽ hoạt động, bao gồm cả các đỉnh nhiệt độ tạm thời.

Áp Suất Vận Hành (Operating Pressure)

Áp suất làm việc của hệ thống là yếu tố quyết định độ dày của lớp cao su và số lớp bố vải/thép gia cường bên trong khớp nối.

• Áp suất danh nghĩa (PN): Đảm bảo khớp nối có khả năng chịu được áp suất danh nghĩa của hệ thống (ví dụ: PN10, PN16, PN25).
• Áp suất đột biến (Surge Pressure): Xem xét khả năng chịu được áp suất đột biến hoặc áp suất thử nghiệm thủy lực.
• Áp suất chân không: Trong các ứng dụng chân không, khớp nối cần có vòng gia cường bên trong để tránh bị xẹp.

Kích Thước và Kiểu Kết Nối (Size and Connection Type)

• Đường kính danh nghĩa (DN/NPS): Phải khớp với đường kính đường ống.
• Chiều dài làm việc: Chiều dài khớp nối cần phù hợp với khoảng cách giữa hai điểm cần kết nối, đồng thời cho phép bù trừ các chuyển động cần thiết.
• Kiểu kết nối:

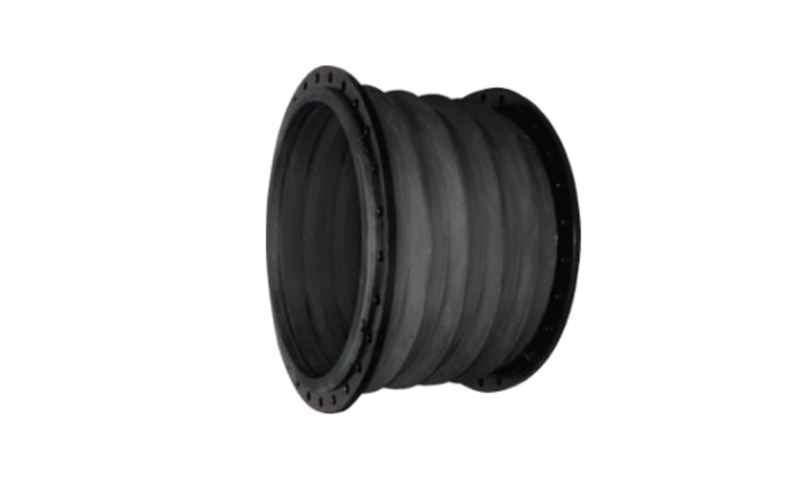

  • Mặt bích (Flanged ends): Phổ biến nhất, dễ lắp đặt và tháo rời. Cần đảm bảo tiêu chuẩn mặt bích (ANSI, DIN, JIS) khớp với mặt bích đường ống.

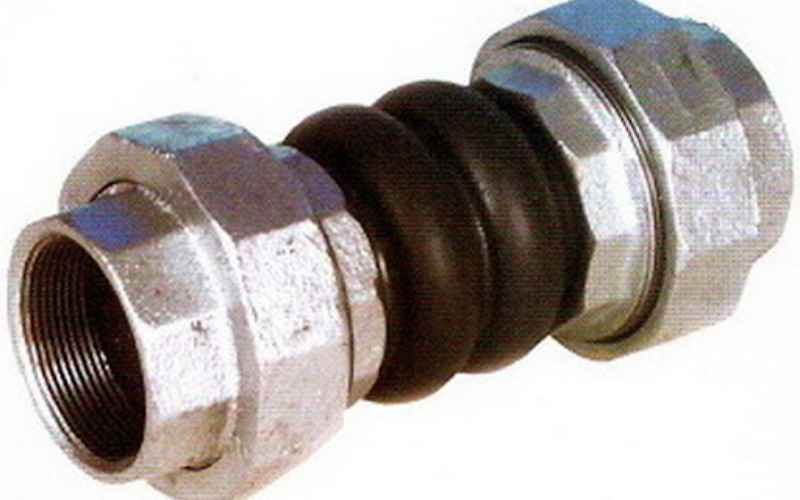

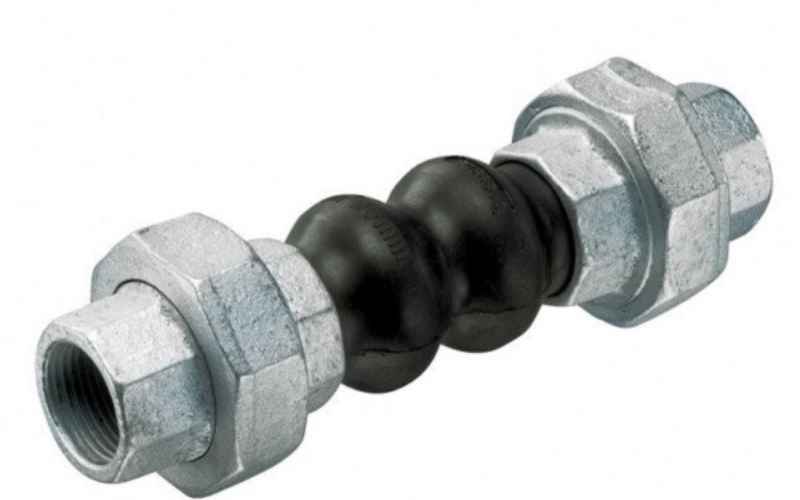

  • Ren (Threaded ends): Dùng cho đường ống nhỏ.
  • Nối kẹp (Clamp ends): Dùng trong các ứng dụng thực phẩm, dược phẩm yêu cầu vệ sinh cao.
  • Nối hàn (Weld ends): Ít phổ biến hơn cho cao su nhưng có thể dùng cho một số cấu hình đặc biệt.

Khả Năng Bù Trừ Chuyển Động (Movement Capability)

Đây là chức năng chính của khớp nối mềm. Bạn cần xác định loại và độ lớn của chuyển động mà khớp nối cần bù trừ:

• Trục (Axial): Co giãn theo chiều dọc đường ống (nén hoặc kéo dài).
• Ngang (Lateral): Lệch theo chiều ngang vuông góc với trục ống.
• Góc (Angular): Lệch góc giữa hai đoạn ống.
• Xoắn (Torsional): Xoắn quanh trục ống (ít phổ biến với khớp nối mềm).

Lưu ý: Mỗi khớp nối có giới hạn bù trừ riêng. Không vượt quá giới hạn này để tránh hỏng khớp nối.

Các Yếu Tố Môi Trường Xung Quanh (Environmental Factors)

Môi trường bên ngoài khớp nối cũng ảnh hưởng đến tuổi thọ và hiệu suất của nó.

• Tiếp xúc UV/Ozone: Nếu lắp đặt ngoài trời, cao su cần có khả năng chống tia UV và ozone để tránh lão hóa sớm. EPDM thường có khả năng này tốt.
• Môi trường hóa chất/Dầu mỡ bên ngoài: Nếu khớp nối tiếp xúc với hóa chất hoặc dầu mỡ từ bên ngoài, vật liệu vỏ ngoài cũng cần có khả năng chống chịu tương ứng.
• Môi trường dễ cháy nổ: Cần lựa chọn loại khớp nối có chứng nhận chống cháy nổ nếu yêu cầu.

Tuổi Thọ Dự Kiến và Bảo Hành (Expected Lifespan and Warranty)

• Tham khảo tuổi thọ dự kiến của sản phẩm từ nhà sản xuất.
• Kiểm tra chính sách bảo hành. Một sản phẩm chất lượng tốt thường đi kèm với chế độ bảo hành rõ ràng.

Tiêu Chuẩn và Chứng Nhận (Standards and Certifications)

• Đảm bảo khớp nối tuân thủ các tiêu chuẩn quốc tế hoặc khu vực liên quan (ví dụ: ISO, ANSI, DIN, JIS, RMA).
• Đối với các ứng dụng đặc biệt (thực phẩm, dược phẩm), cần có các chứng nhận liên quan (FDA, WRAS).

Quy Trình Lựa Chọn Khớp Nối Mềm Cao Su Chuẩn

Để tổng hợp các yếu tố trên thành một quy trình chọn lựa hiệu quả:

1. Thu thập thông tin hệ thống:

   • Loại môi chất, nồng độ, pH.
   • Nhiệt độ vận hành (min/max/đột biến).
   • Áp suất vận hành (làm việc/thử nghiệm/chân không).
   • Đường kính ống, kiểu kết nối (mặt bích, ren).
   • Loại và độ lớn của chuyển động cần bù trừ (trục, ngang, góc).
   • Điều kiện môi trường lắp đặt (trong nhà/ngoài trời, tiếp xúc hóa chất bên ngoài).

2. Xác định vật liệu cao su phù hợp: Dựa vào môi chất và nhiệt độ để chọn loại cao su chính xác (EPDM, NBR, IIR, Neoprene, PTFE-lined…).

3. Xác định kết cấu và áp suất: Dựa vào áp suất và đường kính để chọn khớp nối có số lớp bố vải/thép gia cường phù hợp, đảm bảo khả năng chịu áp lực. Nếu có chân không, đảm bảo có vòng gia cường.

4. Xác định kích thước và chiều dài: Chọn khớp nối có đường kính và chiều dài phù hợp với yêu cầu lắp đặt và khả năng bù trừ chuyển động.

5. Kiểm tra các yêu cầu phụ:

   • Tiêu chuẩn mặt bích (nếu có).
   • Yêu cầu về chống cháy, cách điện, v.v.
   • Yêu cầu về chứng nhận (FDA, WRAS…).

6. Tham khảo nhà cung cấp uy tín: Cung cấp đầy đủ thông tin kỹ thuật cho nhà cung cấp để họ tư vấn và đề xuất sản phẩm phù hợp nhất. Yêu cầu catalogue kỹ thuật, chứng chỉ chất lượng.

7. Xem xét chi phí và tuổi thọ: Cân bằng giữa chi phí ban đầu và tuổi thọ dự kiến của sản phẩm. Đôi khi đầu tư ban đầu cao hơn sẽ mang lại hiệu quả kinh tế lâu dài.

Sai Lầm Thường Gặp Khi Chọn Khớp Nối Mềm Cao Su

• Bỏ qua môi chất: Chọn vật liệu cao su không tương thích với hóa chất hoặc nhiệt độ của môi chất, dẫn đến phân hủy nhanh chóng.
• Ước lượng sai áp suất/nhiệt độ: Chọn khớp nối có thông số thấp hơn yêu cầu thực tế, gây hỏng hóc hoặc rò rỉ.
• Không tính toán chuyển động: Bỏ qua các loại chuyển động (ngang, góc) hoặc yêu cầu bù trừ quá mức khả năng của khớp nối.
• Mua hàng giá rẻ, không rõ nguồn gốc: Sản phẩm không có chứng chỉ chất lượng, vật liệu không đạt chuẩn, tuổi thọ thấp.
• Không xem xét môi trường bên ngoài: Lắp đặt khớp nối không chống UV/Ozone ở ngoài trời, gây lão hóa sớm.
• Cố định khớp nối quá chặt: Hạn chế khả năng bù trừ chuyển động của khớp nối, gây ứng suất lên chính khớp nối và đường ống.

Kết Luận

Lựa chọn khớp nối mềm cao su chuẩn xác là cực kỳ quan trọng để đảm bảo độ kín khít, chống rò rỉ và tối ưu hiệu suất hệ thống đường ống. Bằng cách xem xét kỹ lưỡng môi chất, nhiệt độ, áp suất và các yếu tố kỹ thuật, bạn sẽ đưa ra quyết định đúng đắn. Đặc biệt, sự kết nối đồng bộ giữa khớp nối mềm và các thiết bị như van công nghiệp yến thanh chất lượng cao sẽ đảm bảo hoạt động ổn định và bền vững cho toàn bộ hệ thống.
