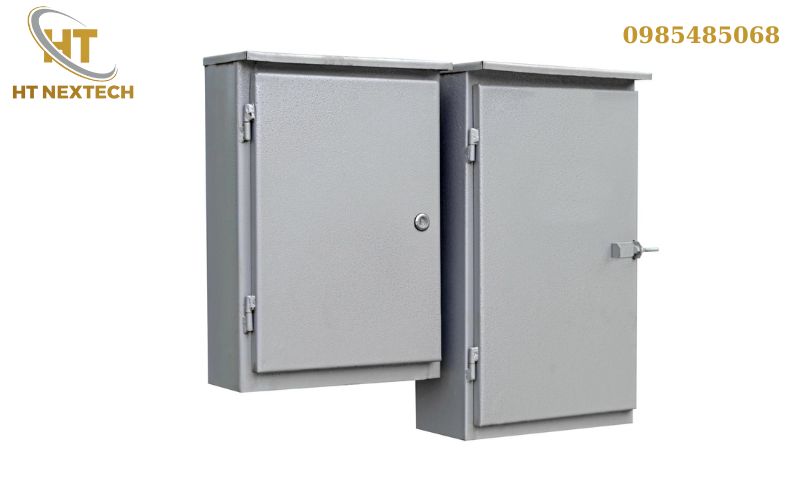

Gia công vỏ tủ điện theo yêu cầu – Quy trình và tiêu chí lựa chọn

Gia công vỏ tủ điện là công đoạn quan trọng nhằm tạo ra lớp vỏ bảo vệ phù hợp với thiết bị và điều kiện vận hành của từng hệ thống điện. Từ kích thước, vật liệu, độ dày đến vị trí khoét lỗ và phương pháp xử lý bề mặt đều cần được tính toán ngay từ khâu thiết kế. Một sản phẩm được gia công chính xác không chỉ bảo vệ thiết bị trước bụi, nước và va đập mà còn giúp quá trình lắp ráp, vận hành và bảo trì thuận tiện hơn. Vậy quy trình gia công vỏ tủ điện gồm những bước nào và cần lưu ý gì khi đặt sản xuất theo yêu cầu?

Vai trò của việc gia công vỏ tủ điện đúng kỹ thuật

Vỏ tủ không đơn thuần là một hộp kim loại chứa thiết bị. Chất lượng gia công ảnh hưởng trực tiếp đến khả năng lắp ráp và bảo vệ hệ thống điện.

• Bảo vệ thiết bị: Vỏ tủ tạo lớp ngăn cách giữa thiết bị điện và môi trường bên ngoài, giúp hạn chế ảnh hưởng từ bụi, nước, độ ẩm và các va chạm cơ học thông thường.
• Hỗ trợ an toàn vận hành: Cánh và khóa tủ giúp hạn chế người không có nhiệm vụ tiếp xúc trực tiếp với các thiết bị bên trong.
• Bố trí thiết bị khoa học: Kích thước được tính toán phù hợp giúp có đủ không gian để lắp aptomat, contactor, PLC, biến tần, thanh cái, máng dây và các linh kiện khác.
• Thuận tiện bảo trì: Thiết bị được bố trí hợp lý giúp kỹ thuật viên dễ quan sát, kiểm tra, tháo lắp và thay thế khi cần.
• Tăng tính đồng bộ: Gia công CNC và xử lý bề mặt phù hợp giúp sản phẩm có đường nét chính xác, bề mặt hoàn thiện và phù hợp hơn với hệ thống kỹ thuật của công trình.

Các vật liệu thường dùng để gia công vỏ tủ điện

Lựa chọn vật liệu cần dựa trên vị trí lắp đặt, điều kiện môi trường và ngân sách. Một số vật liệu kim loại phổ biến gồm tôn/thép, tôn mạ kẽm, inox và nhôm.

Tôn sơn tĩnh điện

Đây là vật liệu phổ biến trong sản xuất tủ điện nhờ dễ gia công và có chi phí hợp lý. Sau khi hoàn thiện kết cấu, bề mặt được xử lý và phủ sơn tĩnh điện.

Ưu điểm của loại này gồm:

• Dễ cắt, chấn và hàn.
• Gia công được nhiều kích thước.
• Bề mặt đẹp.
• Có nhiều lựa chọn màu sắc.
• Chi phí phù hợp với nhiều dự án.

Tôn sơn tĩnh điện thường được lựa chọn cho nhà máy, phòng điện, tòa nhà và nhiều hệ thống điện công nghiệp.

Tôn mạ kẽm

Tôn mạ kẽm có lớp kẽm bảo vệ bề mặt, giúp tăng khả năng chống oxy hóa so với thép chưa xử lý.

Vật liệu có thể được sử dụng cho một số loại tủ hoặc chi tiết bên trong tùy yêu cầu thiết kế.

Inox

Inox phù hợp với môi trường có độ ẩm hoặc yêu cầu khả năng chống ăn mòn cao hơn. Trong gia công vỏ tủ, inox 201 và inox 304 là hai lựa chọn thường gặp.

Inox 304 thường được ưu tiên hơn tại những môi trường yêu cầu khả năng chống gỉ tốt, chẳng hạn như khu vực sản xuất thực phẩm hoặc nơi thường xuyên tiếp xúc với độ ẩm.

Các loại vỏ tủ điện thường được gia công

Tùy chức năng của hệ thống điện, kết cấu và kích thước vỏ tủ sẽ có sự khác biệt.

• Vỏ tủ điện phân phối: Dùng cho các hệ thống phân phối điện như MSB, MDB và DB.
• Vỏ tủ điều khiển: Chứa PLC, relay, contactor, biến tần và thiết bị điều khiển.
• Vỏ tủ MCC: Thiết kế cho hệ thống điều khiển và bảo vệ nhiều động cơ.
• Vỏ tủ ATS: Sử dụng cho hệ thống chuyển đổi nguồn điện.
• Vỏ tủ tụ bù: Bố trí bộ điều khiển, contactor, tụ điện và các thiết bị bảo vệ.
• Vỏ tủ PCCC: Phục vụ các hệ thống bơm và thiết bị điện liên quan đến phòng cháy chữa cháy.
• Vỏ tủ chiếu sáng: Dùng cho hệ thống chiếu sáng nhà máy, công trình và khu vực công cộng.
• Vỏ tủ ngoài trời: Có thể bổ sung mái che, gioăng và kết cấu chống nước phù hợp với môi trường.

Quy trình gia công vỏ tủ điện theo yêu cầu

Một quy trình sản xuất khoa học giúp hạn chế sai số và đảm bảo các chi tiết có thể lắp ráp chính xác. Quá trình cơ bản thường đi từ tiếp nhận bản vẽ, lựa chọn vật liệu đến cắt CNC, chấn, hàn, xử lý bề mặt và kiểm tra thành phẩm.

Bước 1: Tiếp nhận yêu cầu và bản vẽ

Đây là bước đầu tiên để xác định cấu hình sản phẩm cần gia công. Khách hàng có thể cung cấp bản vẽ hoặc các thông tin kỹ thuật cơ bản.

Các thông số cần làm rõ gồm:

• Kích thước tủ.
• Loại vật liệu.
• Độ dày.
• Số lượng cánh.
• Vị trí lắp đặt.
• Thiết bị dự kiến bố trí.
• Yêu cầu chống nước, chống bụi.
• Màu sơn.
• Số lượng sản phẩm.

Nếu chưa có bản vẽ hoàn chỉnh, đơn vị sản xuất có thể dựa trên yêu cầu thực tế để triển khai thiết kế phù hợp.

Bước 2: Lựa chọn vật liệu

Sau khi thống nhất bản vẽ, vật liệu được lựa chọn theo môi trường sử dụng.

Tủ trong nhà có thể sử dụng tôn sơn tĩnh điện để tối ưu chi phí. Với khu vực ẩm hoặc có yêu cầu chống ăn mòn cao, inox hoặc vật liệu phù hợp khác có thể được cân nhắc.

Độ dày cũng cần tương ứng với kích thước tủ. Tủ kích thước lớn hoặc chứa nhiều thiết bị thường cần kết cấu cứng vững hơn.

Bước 3: Cắt kim loại bằng CNC

Tấm kim loại được đưa vào máy cắt CNC theo kích thước trên bản vẽ. Công nghệ cắt laser CNC có thể tạo đường cắt chính xác và hỗ trợ sản xuất các chi tiết phức tạp.

Ở công đoạn này có thể đồng thời xử lý:

• Lỗ lắp nút nhấn.
• Vị trí đồng hồ.
• Lỗ đi dây.
• Khe thông gió.
• Lỗ lắp quạt.
• Vị trí bắt phụ kiện.

Độ chính xác của bước cắt ảnh hưởng trực tiếp đến khả năng lắp ghép ở các công đoạn tiếp theo.

Bước 4: Chấn gấp tạo hình

Sau khi cắt, các tấm kim loại được đưa qua máy chấn để tạo thành thân, cánh, mái và những bộ phận khác của tủ.

Quá trình chấn cần kiểm soát góc và kích thước để các chi tiết sau khi ghép không bị lệch hoặc cong vênh.

Bước 5: Hàn và hoàn thiện kết cấu

Các chi tiết được liên kết để tạo thành kết cấu hoàn chỉnh. Tùy vật liệu và thiết kế có thể áp dụng các phương pháp hàn phù hợp như MIG, TIG hoặc hàn điểm.

Sau hàn, các vị trí cần thiết được mài và xử lý để đảm bảo bề mặt, cạnh tủ và kích thước đáp ứng yêu cầu.

Bước 6: Xử lý bề mặt và sơn

Đối với tủ tôn, bề mặt cần được làm sạch trước khi sơn tĩnh điện. Lớp sơn vừa tạo tính thẩm mỹ vừa góp phần bảo vệ kim loại trước quá trình oxy hóa.

Màu sơn có thể được lựa chọn theo yêu cầu của dự án hoặc hệ thống nhận diện của doanh nghiệp.

Với inox, bề mặt có thể được đánh xước, làm sạch hoặc xử lý theo yêu cầu mà không nhất thiết phải sơn.

Bước 7: Lắp phụ kiện và kiểm tra

Sau khi hoàn thiện bề mặt, tủ được lắp các phụ kiện như:

• Bản lề.
• Khóa.
• Gioăng.
• Tấm gá thiết bị.
• Thanh ray.
• Máng đi dây.
• Chân đế.
• Mái che.

Cuối cùng cần kiểm tra kích thước, độ phẳng, khả năng đóng mở cửa, bề mặt sơn, mối hàn và các chi tiết liên kết trước khi bàn giao.

Những yêu cầu cần đảm bảo khi gia công vỏ tủ điện

Một sản phẩm đạt yêu cầu cần đáp ứng đồng thời độ chính xác, khả năng bảo vệ và tính thuận tiện khi lắp thiết bị.

• Kích thước chính xác: Sai số quá lớn có thể khiến thiết bị không lắp vừa hoặc ảnh hưởng đến bố trí bên trong.
• Độ cứng phù hợp: Kết cấu phải đủ chắc chắn để hạn chế cong vênh trong vận chuyển và sử dụng.
• Bề mặt hoàn thiện: Sơn cần đồng đều, các cạnh và mối hàn phải được xử lý phù hợp.
• Không gian bên trong hợp lý: Cần có khoảng trống cho thiết bị, thanh cái, dây dẫn và quá trình bảo trì.
• Khả năng chống bụi, nước: Với tủ sử dụng trong môi trường đặc thù, kết cấu cửa, gioăng và các vị trí đưa cáp vào phải được thiết kế phù hợp với yêu cầu bảo vệ.

Ứng dụng của gia công vỏ tủ điện

Vỏ tủ gia công theo yêu cầu được sử dụng trong nhiều lĩnh vực khác nhau.

Trong nhà máy và khu công nghiệp, vỏ tủ điện công nghiệp được gia công theo cấu hình thiết bị thực tế để phục vụ hệ thống phân phối, điều khiển, động lực và tự động hóa.

Ngoài ra, sản phẩm còn được sử dụng tại:

• Nhà xưởng sản xuất.
• Tòa nhà và chung cư.
• Trung tâm thương mại.
• Hệ thống cấp thoát nước.
• Trạm biến áp.
• Hệ thống điện mặt trời.
• Hệ thống PCCC.
• Hệ thống chiếu sáng.
• Trạm điều khiển.
• Các công trình hạ tầng kỹ thuật.

HT Nextech – Nhận gia công vỏ tủ điện theo yêu cầu

HT Nextech cung cấp giải pháp gia công vỏ tủ điện phục vụ nhà máy, nhà xưởng, tòa nhà và nhiều hệ thống điện công nghiệp. Sản phẩm có thể được thiết kế và sản xuất theo kích thước, vật liệu và bản vẽ của từng dự án.

HT Nextech đáp ứng nhiều dòng vỏ tủ như:

• Vỏ tủ phân phối.
• Vỏ tủ điều khiển.
• Vỏ tủ điện ngoài trời.
• Vỏ tủ tôn sơn tĩnh điện.
• Vỏ tủ inox.
• Vỏ tủ ATS.
• Vỏ tủ tụ bù.
• Vỏ tủ PCCC.
• Vỏ tủ theo bản vẽ.

Quá trình gia công chú trọng độ chính xác về kích thước, kết cấu chắc chắn và khả năng bố trí thiết bị thuận tiện. Tùy điều kiện sử dụng, khách hàng có thể lựa chọn vật liệu, độ dày, kích thước, kiểu cửa, màu sơn và các phụ kiện đi kèm.

Kết luận

Gia công vỏ tủ điện là quá trình đòi hỏi sự đồng bộ từ thiết kế, lựa chọn vật liệu, cắt CNC, chấn tạo hình, hàn đến xử lý bề mặt và kiểm tra thành phẩm. Mỗi công đoạn đều ảnh hưởng đến độ chính xác, khả năng bảo vệ thiết bị và tính thuận tiện khi lắp đặt.

Đối với các dự án có yêu cầu riêng, gia công theo bản vẽ giúp chủ động về kích thước, vật liệu, kết cấu và vị trí lắp thiết bị thay vì phụ thuộc vào những mẫu tủ có sẵn. HT Nextech nhận gia công vỏ tủ điện theo yêu cầu, đáp ứng đa dạng nhu cầu từ tủ phân phối, tủ điều khiển đến các loại vỏ tủ chuyên dụng cho công trình công nghiệp.
