Tủ điện điều hòa không khí AHU hoạt động thế nào? Tìm hiểu từ A–Z

Tủ điện điều hòa không khí AHU là bộ phận quan trọng trong hệ thống HVAC. Tủ giúp điều khiển, giám sát và bảo vệ thiết bị xử lý không khí. Nhờ đó, hệ thống AHU có thể vận hành ổn định và đáp ứng nhu cầu sử dụng. Tùy từng công trình, tủ điện có thể điều khiển quạt, van, cảm biến và các thiết bị liên quan. Vậy tủ điện AHU hoạt động như thế nào? Cấu tạo gồm những gì?

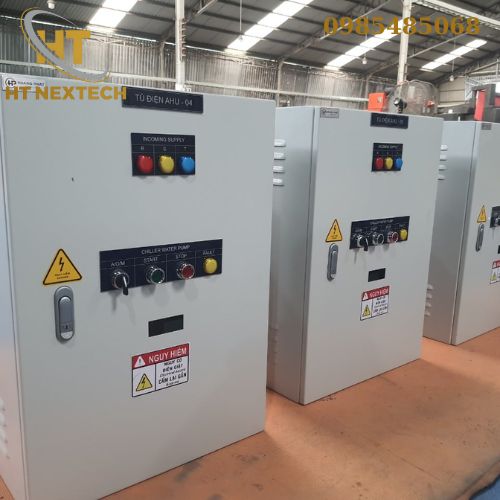

Tủ điện điều hòa không khí AHU là gì?

Tủ điện điều hòa không khí AHU là tủ điều khiển dành cho hệ thống Air Handling Unit. Tủ tiếp nhận nguồn điện và phân phối đến các thiết bị trong hệ thống AHU. Thiết bị cũng thực hiện chức năng điều khiển theo chế độ cài đặt. Người vận hành có thể kiểm soát quạt, nhiệt độ, độ ẩm và lưu lượng gió. Tùy yêu cầu, tủ có thể hoạt động độc lập hoặc kết nối với hệ thống BMS. Điều này giúp quản lý HVAC tập trung và thuận tiện hơn.

Vai trò của tủ điện AHU trong hệ thống HVAC

Tủ điện giữ vai trò trung tâm trong quá trình vận hành AHU. Thiết bị đảm nhiệm nhiều chức năng quan trọng như:

• Cấp và phân phối nguồn điện cho AHU.
• Điều khiển quạt cấp và quạt hồi.
• Điều chỉnh tốc độ quạt theo nhu cầu.
• Điều khiển van nước lạnh hoặc van nước nóng.
• Tiếp nhận tín hiệu từ cảm biến.
• Bảo vệ động cơ và thiết bị điện.
• Cảnh báo khi hệ thống xảy ra sự cố.
• Kết nối với hệ thống điều khiển trung tâm.

Nhờ đó, hệ thống AHU hoạt động đồng bộ và kiểm soát không khí hiệu quả hơn.

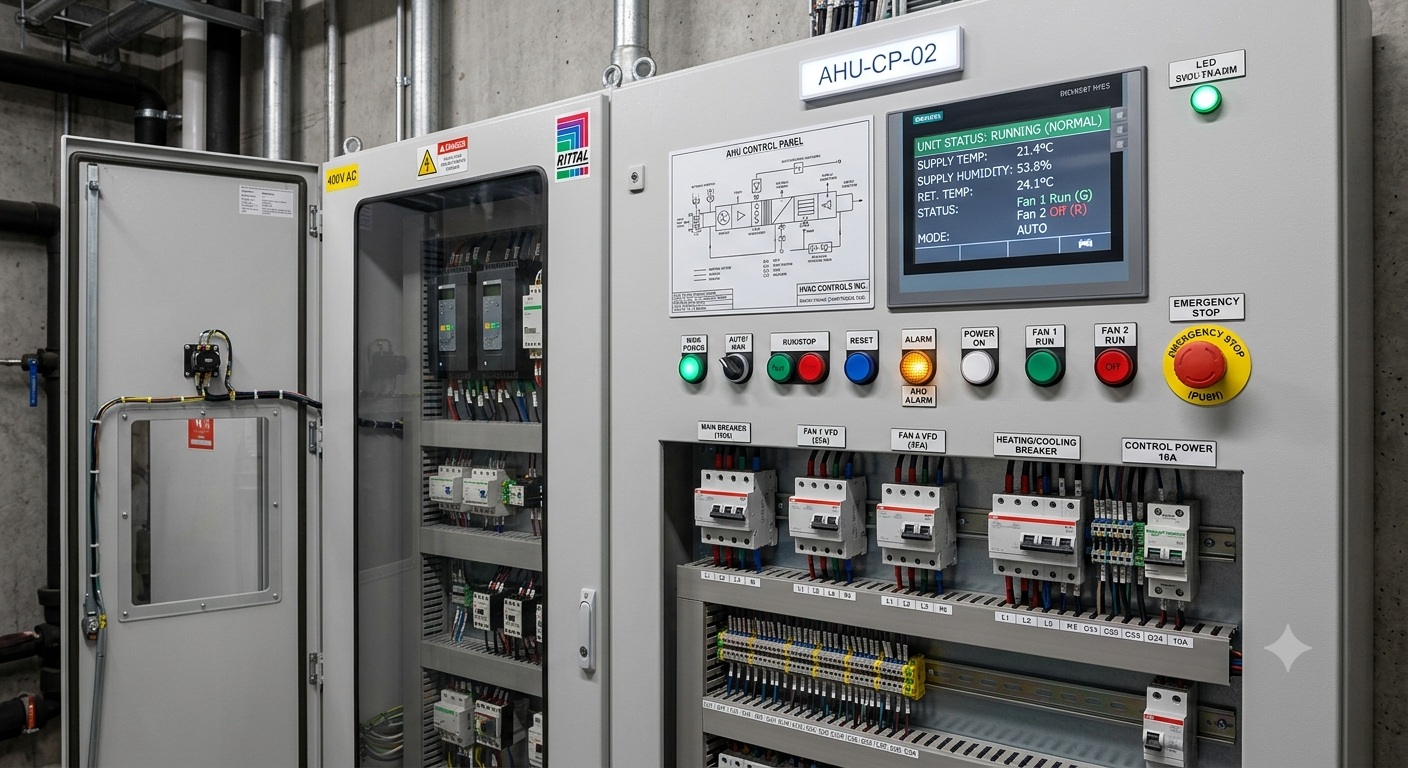

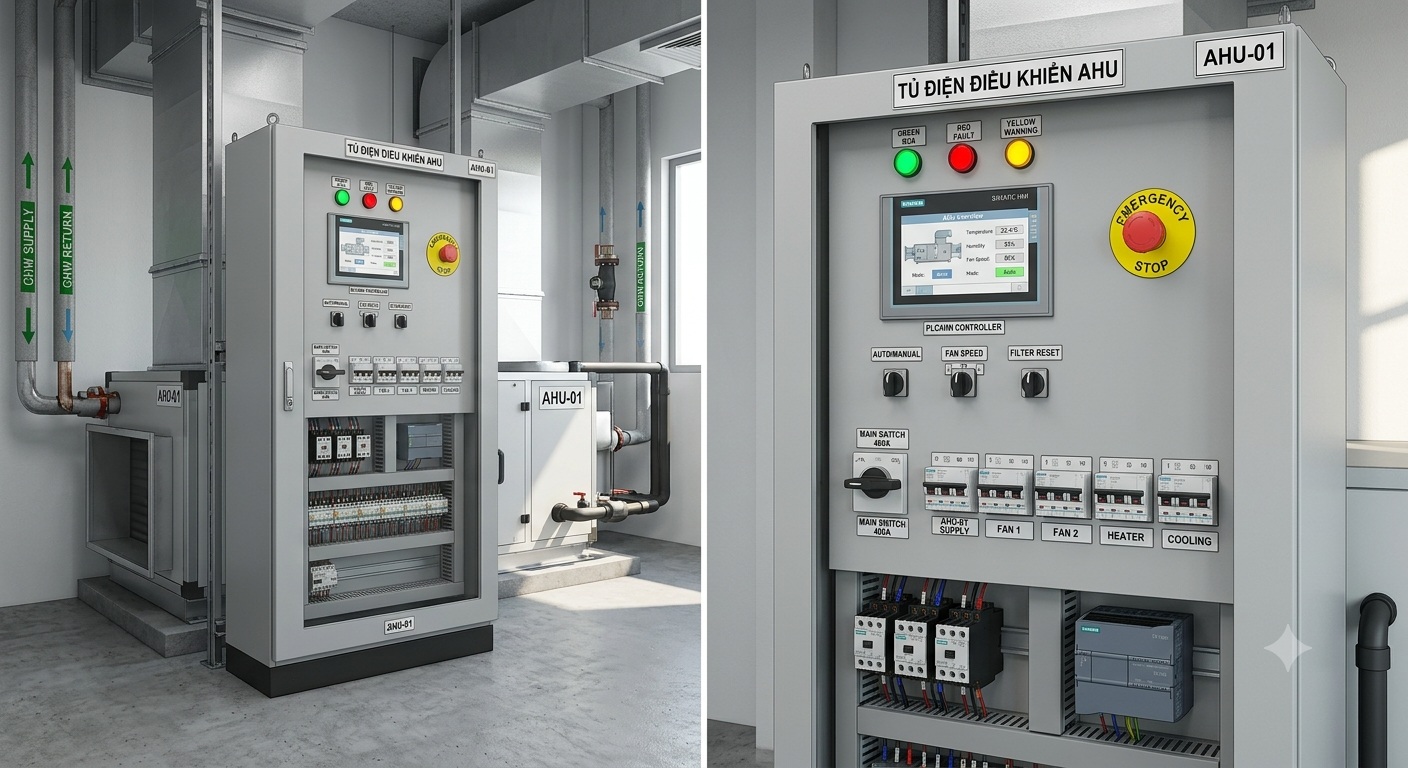

Cấu tạo tủ điện điều hòa không khí AHU

Cấu tạo tủ điện phụ thuộc vào công suất và yêu cầu điều khiển. Một tủ AHU thông thường có thể gồm các thiết bị sau.

Aptomat và thiết bị bảo vệ

Aptomat dùng để đóng cắt nguồn và bảo vệ mạch điện. Thiết bị giúp hạn chế ảnh hưởng khi xảy ra quá tải hoặc ngắn mạch.

Tùy thiết kế, tủ có thể sử dụng MCCB, MCB hoặc các thiết bị bảo vệ chuyên dụng.

Contactor và rơ le

Contactor thực hiện đóng cắt nguồn cho động cơ và các tải điện. Rơ le hỗ trợ điều khiển và bảo vệ từng mạch chức năng.

Các thiết bị này cần được lựa chọn phù hợp với dòng điện và công suất tải.

Biến tần

Biến tần thường được sử dụng để điều chỉnh tốc độ động cơ quạt. Thiết bị giúp thay đổi lưu lượng gió theo nhu cầu thực tế.

Khi kết hợp với cảm biến và bộ điều khiển, biến tần còn giúp tối ưu mức tiêu thụ điện.

Bộ điều khiển

Bộ điều khiển có nhiệm vụ tiếp nhận tín hiệu từ cảm biến. Sau đó, thiết bị đưa ra lệnh điều khiển các cơ cấu chấp hành.

Tùy hệ thống, bộ điều khiển có thể sử dụng PLC hoặc bộ điều khiển chuyên dụng cho HVAC.

Cảm biến

Cảm biến giúp hệ thống thu thập thông tin trong quá trình vận hành. Một số loại thường dùng gồm cảm biến nhiệt độ, độ ẩm và áp suất.

Dữ liệu từ cảm biến giúp bộ điều khiển đưa ra lệnh phù hợp với điều kiện thực tế.

Thiết bị hiển thị và điều khiển

Tủ có thể được trang bị đèn báo, nút nhấn, công tắc chuyển chế độ hoặc màn hình HMI.

Các thiết bị này giúp người vận hành theo dõi trạng thái và điều chỉnh hệ thống thuận tiện hơn.

Tủ điện điều hòa không khí AHU hoạt động thế nào?

Nguyên lý hoạt động của tủ AHU thường bắt đầu từ việc cấp nguồn điện cho tủ. Nguồn điện đi qua các thiết bị bảo vệ trước khi cấp đến từng mạch.

Khi có lệnh chạy, bộ điều khiển sẽ kiểm tra các điều kiện an toàn. Nếu hệ thống đáp ứng yêu cầu, quạt AHU được khởi động.

Trong quá trình hoạt động, cảm biến liên tục gửi dữ liệu về bộ điều khiển. Thông tin có thể bao gồm nhiệt độ, độ ẩm hoặc áp suất đường gió.

Bộ điều khiển phân tích các tín hiệu nhận được. Sau đó, hệ thống điều chỉnh tốc độ quạt hoặc van theo giá trị cài đặt.

Ví dụ, khi nhiệt độ phòng tăng, hệ thống có thể tăng công suất xử lý không khí. Khi điều kiện đạt mức yêu cầu, hệ thống sẽ giảm công suất phù hợp.

Nếu phát hiện sự cố, tủ có thể dừng thiết bị hoặc phát tín hiệu cảnh báo. Cách vận hành này giúp bảo vệ thiết bị và tăng độ an toàn.

Các chế độ điều khiển thường gặp

Tủ AHU có thể được thiết kế với nhiều chế độ điều khiển khác nhau.

Chế độ điều khiển bằng tay

Người vận hành trực tiếp bật hoặc tắt thiết bị thông qua nút nhấn hoặc công tắc.

Chế độ này phù hợp khi kiểm tra, bảo trì hoặc xử lý một số tình huống đặc biệt.

Chế độ tự động

Hệ thống tự động điều khiển dựa trên tín hiệu cảm biến và giá trị cài đặt.

Đây là chế độ thường được sử dụng trong các công trình yêu cầu vận hành ổn định.

Điều khiển bằng biến tần

Biến tần điều chỉnh tốc độ động cơ theo nhu cầu thực tế. Giải pháp này giúp kiểm soát lưu lượng gió linh hoạt hơn.

Đồng thời, hệ thống có thể giảm lượng điện tiêu thụ khi tải không cần hoạt động ở công suất cao.

Điều khiển qua BMS

Với các tòa nhà hiện đại, tủ AHU có thể kết nối với hệ thống BMS. Người vận hành có thể theo dõi và điều khiển AHU từ trung tâm.

Thông tin về trạng thái hoạt động và cảnh báo cũng có thể được truyền về hệ thống quản lý.

Tủ điện AHU điều khiển những thiết bị nào?

Tùy thiết kế, tủ điện có thể điều khiển nhiều thiết bị khác nhau trong hệ thống HVAC.

Một số thiết bị phổ biến gồm:

• Quạt cấp gió.
• Quạt hồi gió.
• Quạt hút.
• Động cơ AHU.
• Van nước lạnh.
• Van nước nóng.
• Van gió.
• Bộ lọc và thiết bị phụ trợ.
• Bơm liên quan đến hệ thống.
• Cảm biến nhiệt độ, áp suất và độ ẩm.

Không phải tủ AHU nào cũng điều khiển toàn bộ các thiết bị trên. Cấu hình thực tế cần dựa trên thiết kế HVAC của công trình.

Ưu điểm của tủ điện điều hòa không khí AHU

Tủ điện AHU mang lại nhiều lợi ích trong quá trình vận hành hệ thống.

Kiểm soát hệ thống tập trung

Các thiết bị có thể được điều khiển từ một vị trí. Người vận hành dễ dàng theo dõi trạng thái của toàn hệ thống.

Tăng khả năng bảo vệ thiết bị

Các thiết bị bảo vệ giúp hạn chế tác động của quá tải, ngắn mạch và một số sự cố điện.

Điều này góp phần nâng cao tuổi thọ cho động cơ và thiết bị HVAC.

Tiết kiệm năng lượng

Khi sử dụng biến tần và điều khiển tự động, hệ thống có thể điều chỉnh công suất theo tải thực tế.

Nhờ đó, mức tiêu thụ điện có thể được tối ưu hơn so với phương thức vận hành cố định.

Dễ dàng giám sát và bảo trì

Các tín hiệu cảnh báo giúp người vận hành phát hiện bất thường sớm. Việc kiểm tra và bảo trì cũng thuận tiện hơn.

Ứng dụng của tủ điện điều hòa không khí AHU

Tủ điện AHU được sử dụng tại nhiều công trình có hệ thống HVAC.

Một số ứng dụng phổ biến gồm:

• Tòa nhà văn phòng.
• Trung tâm thương mại.
• Khách sạn.
• Bệnh viện.
• Nhà máy sản xuất.
• Nhà xưởng công nghiệp.
• Phòng sạch.
• Trung tâm dữ liệu.
• Trường học.
• Các công trình yêu cầu kiểm soát không khí.

Đối với những môi trường có yêu cầu cao, tủ cần được thiết kế chính xác theo điều kiện vận hành thực tế.

Tiêu chí lựa chọn tủ điện AHU

Khi lựa chọn tủ điện điều hòa không khí AHU, cần xem xét nhiều yếu tố kỹ thuật.

Trước tiên, cần xác định công suất và đặc tính của động cơ. Thông tin này giúp lựa chọn thiết bị đóng cắt và bảo vệ phù hợp.

Tiếp theo, cần xác định phương thức điều khiển. Công trình có thể sử dụng điều khiển bằng tay, tự động, biến tần hoặc BMS.

Điều kiện môi trường cũng cần được xem xét. Vị trí lắp đặt ảnh hưởng đến kết cấu vỏ tủ và cấp bảo vệ.

Ngoài ra, tủ cần có không gian phù hợp để bố trí thiết bị. Cách sắp xếp khoa học giúp tủ dễ kiểm tra và bảo trì.

Thiết kế và lắp đặt tủ điện AHU

Thiết kế tủ cần dựa trên sơ đồ nguyên lý của hệ thống HVAC. Các thông số về nguồn điện, công suất và thiết bị điều khiển phải được xác định rõ.

Thiết bị trong tủ cần được bố trí khoa học. Các mạch động lực và mạch điều khiển nên được phân chia hợp lý.

Dây dẫn cần được đánh dấu rõ ràng. Các đầu nối phải chắc chắn và thuận tiện cho quá trình kiểm tra.

Sau khi hoàn thiện, tủ cần được kiểm tra trước khi đưa vào vận hành. Nội dung kiểm tra có thể gồm nguồn điện, tín hiệu điều khiển và các chức năng bảo vệ.

Một số sự cố thường gặp ở tủ AHU

Trong quá trình sử dụng, hệ thống có thể phát sinh một số lỗi.

Quạt AHU không hoạt động

Nguyên nhân có thể liên quan đến nguồn điện, thiết bị bảo vệ hoặc mạch điều khiển. Động cơ và biến tần cũng cần được kiểm tra.

Quạt chạy nhưng lưu lượng gió thấp

Tình trạng này có thể xuất phát từ tốc độ quạt, bộ lọc hoặc hệ thống đường gió. Cần kiểm tra từng bộ phận để xác định nguyên nhân.

Biến tần báo lỗi

Biến tần có thể báo lỗi do quá tải, nhiệt độ hoặc vấn đề về nguồn điện. Người vận hành cần kiểm tra mã lỗi trước khi xử lý.

Nhiệt độ không đạt yêu cầu

Nguyên nhân có thể liên quan đến cảm biến, van điều khiển hoặc hệ thống nước lạnh. Cần kiểm tra tín hiệu và thiết bị liên quan.

Tủ phát cảnh báo liên tục

Cảnh báo có thể xuất hiện khi cảm biến hoặc thiết bị bảo vệ phát hiện bất thường. Không nên bỏ qua cảnh báo trước khi xác định nguyên nhân.

Bảo trì tủ điện điều hòa không khí AHU

Bảo trì định kỳ giúp hệ thống hoạt động ổn định và hạn chế sự cố bất ngờ.

Người vận hành nên kiểm tra tình trạng thiết bị đóng cắt và đầu nối điện. Các vị trí đấu nối cần được kiểm tra khi có dấu hiệu bất thường.

Bên cạnh đó, cần vệ sinh bên trong tủ và kiểm tra quạt làm mát. Bụi bẩn tích tụ lâu ngày có thể ảnh hưởng đến khả năng tản nhiệt.

Các cảm biến và thiết bị điều khiển cũng cần được kiểm tra định kỳ. Với biến tần, cần theo dõi tình trạng hoạt động và cảnh báo lỗi.

Chi phí làm tủ điện AHU phụ thuộc vào yếu tố nào?

Chi phí tủ điện AHU không có một mức cố định cho mọi công trình. Giá thành phụ thuộc vào cấu hình và yêu cầu kỹ thuật.

Một số yếu tố ảnh hưởng gồm công suất AHU, số lượng động cơ và loại thiết bị sử dụng. Phương thức điều khiển cũng tác động đáng kể đến chi phí.

Tủ sử dụng biến tần, PLC, HMI hoặc kết nối BMS thường có cấu hình cao hơn. Ngoài ra, vật liệu vỏ tủ và cấp bảo vệ cũng cần được xem xét.

Do đó, nên cung cấp đầy đủ thông tin kỹ thuật để nhận báo giá phù hợp.

Vì sao nên đặt tủ điện AHU theo yêu cầu?

Mỗi hệ thống HVAC có công suất và phương thức vận hành khác nhau. Vì vậy, sử dụng một cấu hình tủ cố định có thể không đáp ứng đầy đủ nhu cầu.

Tủ thiết kế theo yêu cầu giúp lựa chọn thiết bị phù hợp với hệ thống. Cách bố trí bên trong cũng được tối ưu theo điều kiện lắp đặt.

Đặc biệt, các công trình có yêu cầu kết nối BMS cần thiết kế hệ thống điều khiển đồng bộ. Điều này giúp quá trình vận hành và quản lý thuận tiện hơn.

HT NEXTECH – đơn vị thiết kế và sản xuất tủ điện AHU

HT NEXTECH cung cấp giải pháp tủ điện điều hòa không khí AHU theo yêu cầu của từng công trình. Tủ được thiết kế dựa trên công suất, sơ đồ điều khiển và điều kiện lắp đặt thực tế.

Đội ngũ kỹ thuật hỗ trợ từ khâu tư vấn, thiết kế đến sản xuất và hoàn thiện. Cấu hình thiết bị được lựa chọn phù hợp với yêu cầu vận hành.

Tủ có thể tích hợp nhiều phương thức điều khiển. Trong đó có điều khiển bằng tay, tự động, biến tần và kết nối BMS.

Câu hỏi thường gặp về tủ điện điều hòa không khí AHU

Tủ điện AHU có bắt buộc sử dụng biến tần không?

Không phải mọi hệ thống AHU đều bắt buộc sử dụng biến tần. Việc sử dụng phụ thuộc vào công suất và yêu cầu điều khiển.

Tủ điện AHU có kết nối được với BMS không?

Có. Tủ có thể được thiết kế để kết nối với BMS theo yêu cầu của hệ thống.

Tủ AHU có thể điều khiển nhiều quạt không?

Có. Tủ có thể điều khiển nhiều động cơ nếu được thiết kế với số lượng mạch phù hợp.

Tủ điện AHU cần bảo trì bao lâu một lần?

Thời gian bảo trì phụ thuộc vào môi trường và tần suất vận hành. Công trình hoạt động liên tục nên được kiểm tra định kỳ thường xuyên hơn.

Tủ điện điều hòa không khí AHU giúp kiểm soát nguồn điện, thiết bị và quá trình vận hành của hệ thống xử lý không khí. Thiết kế đúng giúp AHU hoạt động ổn định, an toàn và tiết kiệm năng lượng.

HT NEXTECH cam kết tư vấn, thiết kế và sản xuất tủ điện AHU theo yêu cầu kỹ thuật của từng công trình.

Liên hệ hotline 0985 485 068 để được tư vấn và báo giá tủ điện điều hòa không khí AHU.
