Tủ điện điều khiển là gì? Cấu tạo, phân loại và ứng dụng

Trong các nhà máy, tòa nhà và hệ thống tự động hóa, tủ điện điều khiển giữ vai trò quản lý hoạt động của máy móc và thiết bị điện theo yêu cầu vận hành. Tủ có thể thực hiện từ những chức năng đơn giản như đóng – ngắt động cơ đến điều khiển tự động bằng PLC, biến tần và cảm biến. Đồng thời, hệ thống còn hỗ trợ giám sát và bảo vệ thiết bị trước nhiều sự cố điện. Vậy tủ điện điều khiển có cấu tạo như thế nào, gồm những loại nào và được ứng dụng ra sao? Hãy cùng HT Nextech tìm hiểu chi tiết trong bài viết dưới đây.

Tủ điện điều khiển là gì?

Tủ điện điều khiển (Electric Control Cabinet) là hệ thống tập hợp các thiết bị đóng cắt, điều khiển, bảo vệ và giám sát được bố trí trong một vỏ tủ. Tủ có nhiệm vụ tiếp nhận tín hiệu, xử lý và đưa ra lệnh điều khiển cho máy móc hoặc các phụ tải như động cơ, máy bơm, quạt và dây chuyền sản xuất.

Tùy mức độ tự động hóa, tủ có thể hoạt động bằng phương pháp điều khiển thủ công hoặc tự động. Những hệ thống hiện đại thường tích hợp PLC, HMI, biến tần, cảm biến và các thiết bị truyền thông để kiểm soát quy trình chính xác hơn.

Tủ điện điều khiển là gì?

Chức năng của tủ điện điều khiển

Chức năng cụ thể phụ thuộc vào thiết kế của từng hệ thống. Tuy nhiên, tủ điện điều khiển thường đảm nhiệm đồng thời nhiều nhiệm vụ quan trọng.

Điều khiển thiết bị: Thực hiện khởi động, dừng và thay đổi trạng thái hoạt động của động cơ, bơm, quạt hoặc máy móc.
Tự động hóa vận hành: Tủ sử dụng PLC và cảm biến có thể tự động điều khiển thiết bị theo chương trình được cài đặt.
Giám sát hệ thống: HMI, đồng hồ và đèn báo giúp người vận hành theo dõi trạng thái, dòng điện, điện áp và nhiều thông số khác.
Bảo vệ phụ tải: Thiết bị đóng cắt và bảo vệ có thể cô lập mạch khi xuất hiện quá tải, ngắn mạch, mất pha hoặc các tình trạng bất thường phù hợp với cấu hình thiết kế.
Điều chỉnh tốc độ động cơ: Biến tần cho phép thay đổi tốc độ động cơ theo yêu cầu thực tế.
Hỗ trợ vận hành từ xa: Một số hệ thống có thể kết nối với máy tính, SCADA hoặc hệ thống quản lý trung tâm.

Cấu tạo của tủ điện điều khiển

Một tủ điện điều khiển thường gồm hai phần chính là vỏ tủ và hệ thống thiết bị được lắp đặt bên trong. Cấu hình thực tế sẽ thay đổi tùy công suất và chức năng.

Vỏ tủ điện

Vỏ tủ có nhiệm vụ bảo vệ các thiết bị bên trong trước bụi, độ ẩm, nước và tác động cơ học từ môi trường.

Vỏ có thể thiết kế dạng treo tường hoặc đặt sàn, một cánh hoặc hai cánh, sử dụng trong nhà hoặc ngoài trời. Ngoài thân và cửa tủ còn có khóa, bản lề, gioăng, tấm lắp thiết bị và hệ thống tiếp địa.

Thiết bị bên trong tủ

Các thiết bị được lựa chọn dựa trên chức năng điều khiển. Một số thành phần thường gặp gồm:

PLC: Tiếp nhận và xử lý tín hiệu theo chương trình đã lập trình, sau đó đưa ra lệnh điều khiển thiết bị.
MCB, MCCB: Thực hiện đóng cắt và bảo vệ mạch điện khi xuất hiện sự cố phù hợp với thông số thiết kế.
Contactor: Đóng ngắt động cơ hoặc phụ tải theo tín hiệu điều khiển.
Rơ le: Thực hiện các chức năng trung gian, bảo vệ hoặc logic điều khiển.
Biến tần: Điều chỉnh tần số nguồn cấp để thay đổi tốc độ động cơ.
Khởi động mềm: Hỗ trợ giảm dòng điện và tác động cơ học trong quá trình khởi động động cơ.
Bộ nguồn: Chuyển đổi và cung cấp điện áp phù hợp cho PLC, cảm biến và thiết bị điều khiển.
HMI: Hiển thị thông số, trạng thái và cho phép người vận hành tương tác với hệ thống.
Cảm biến: Thu thập các tín hiệu như áp suất, nhiệt độ, lưu lượng, mực nước hoặc vị trí.
Thanh cái và dây dẫn: Thực hiện phân phối nguồn và kết nối giữa các thiết bị.
Hệ thống làm mát: Quạt thông gió, lưới lọc hoặc thiết bị làm mát giúp kiểm soát nhiệt độ bên trong tủ.

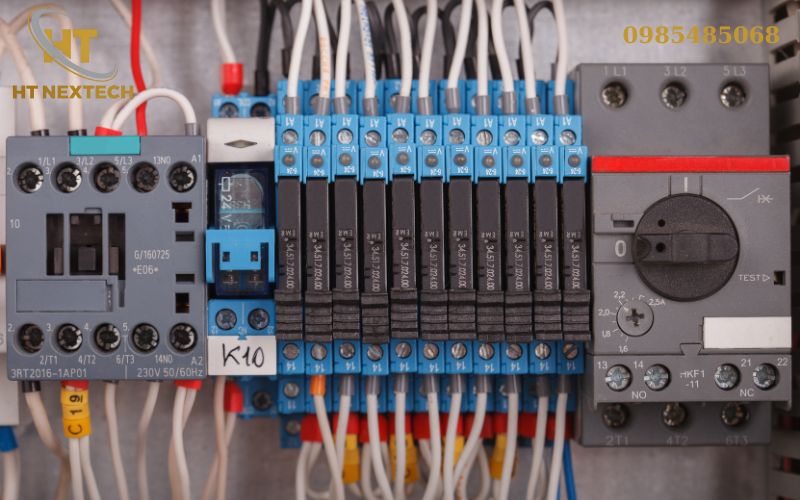

Tủ điện điều khiển

Các loại tủ điện điều khiển phổ biến

Tủ điện điều khiển có thể được phân loại dựa trên chức năng và hệ thống mà tủ phục vụ. Một số loại phổ biến hiện nay gồm:

Tủ điều khiển động cơ MCC

Tủ MCC (Motor Control Center) được thiết kế để quản lý và điều khiển một hoặc nhiều động cơ. Tủ được sử dụng phổ biến tại nhà máy có hệ thống máy bơm, quạt, băng tải, máy nghiền và nhiều thiết bị sử dụng động cơ khác.

Tủ MCC giúp tập trung thiết bị điều khiển và bảo vệ động cơ tại một vị trí, thuận tiện cho vận hành và bảo trì.

Tủ điện điều khiển PLC

Tủ PLC được sử dụng cho các hệ thống yêu cầu tự động hóa và điều khiển theo chương trình. PLC tiếp nhận dữ liệu từ cảm biến, xử lý tín hiệu và đưa ra lệnh cho thiết bị chấp hành.

Ưu điểm của tủ PLC là khả năng thay đổi chương trình, mở rộng hệ thống và giám sát nhiều thiết bị cùng lúc. Vì vậy, loại tủ này được ứng dụng rộng rãi trong dây chuyền sản xuất tự động.

Tủ điều khiển HVAC

Tủ HVAC được sử dụng để điều khiển hệ thống sưởi, thông gió và điều hòa không khí trong tòa nhà hoặc nhà máy.

Tùy quy mô, hệ thống có thể sử dụng contactor, khởi động mềm hoặc biến tần để điều khiển động cơ.

Tủ điều khiển bơm

Tủ điều khiển bơm có nhiệm vụ đóng ngắt và quản lý hoạt động của một hoặc nhiều máy bơm theo mực nước, áp suất hoặc chương trình cài đặt.

Đối với hệ thống tăng áp, biến tần có thể được sử dụng để điều chỉnh tốc độ máy bơm nhằm duy trì áp suất ổn định.

Tủ điều khiển hệ thống xử lý nước

Trong nhà máy xử lý nước cấp và nước thải, tủ điều khiển giúp quản lý nhiều thiết bị khác nhau như bơm, máy thổi khí, máy khuấy và van.

Hệ thống PLC kết hợp cảm biến giúp thiết bị hoạt động theo tín hiệu thực tế, giảm sự phụ thuộc vào thao tác thủ công và hỗ trợ giám sát quá trình xử lý.

Tủ điều khiển chiếu sáng

Tủ điều khiển chiếu sáng được sử dụng để đóng cắt các nhóm đèn theo thời gian hoặc điều kiện ánh sáng.

Tủ có thể tích hợp timer, contactor, cảm biến ánh sáng hoặc PLC để tự động vận hành hệ thống. Loại tủ này thường xuất hiện tại nhà máy, đường phố, khu đô thị, công viên và trung tâm thương mại.

Ưu điểm của tủ điện điều khiển

Sử dụng tủ điện điều khiển phù hợp mang lại nhiều lợi ích cho hệ thống điện và quá trình vận hành máy móc.

Tập trung các thiết bị điều khiển tại một vị trí.
Giảm thao tác đóng ngắt thủ công.
Nâng cao mức độ tự động hóa.
Hỗ trợ bảo vệ động cơ và phụ tải.
Dễ dàng giám sát trạng thái hoạt động.
Có thể cảnh báo khi xảy ra sự cố.
Thuận tiện kiểm tra và bảo trì.
Dễ mở rộng thêm thiết bị.
Có thể tích hợp hệ thống giám sát từ xa.
Hỗ trợ tối ưu hoạt động của máy móc.

Đặc biệt với các dây chuyền sản xuất lớn, khả năng tự động hóa giúp thiết bị hoạt động theo đúng trình tự và giảm sai sót do thao tác thủ công.

Ứng dụng của tủ điện điều khiển

Tủ điện điều khiển có phạm vi ứng dụng rộng trong cả công nghiệp và hạ tầng kỹ thuật.

Nhà máy sản xuất: Điều khiển dây chuyền, máy móc, băng tải và robot công nghiệp.
Hệ thống cấp thoát nước: Quản lý máy bơm, van và thiết bị xử lý.
Tòa nhà: Điều khiển HVAC, chiếu sáng và các hệ thống kỹ thuật.
Nhà máy thực phẩm: Điều khiển dây chuyền chế biến, đóng gói và vận chuyển.
Kho logistics: Quản lý băng tải và thiết bị vận chuyển hàng hóa.
Trạm bơm: Điều khiển bơm theo áp suất hoặc mực nước.
Công trình hạ tầng: Điều khiển chiếu sáng, quạt thông gió và nhiều thiết bị kỹ thuật.
Hệ thống năng lượng: Hỗ trợ giám sát và điều khiển các thiết bị trong mạng điện.

Tiêu chí lựa chọn tủ điện điều khiển

Để tủ hoạt động ổn định, việc lựa chọn cần dựa trên yêu cầu thực tế thay vì sử dụng một cấu hình chung cho mọi công trình.

Xác định thiết bị cần điều khiển: Cần biết rõ loại động cơ, bơm, quạt hoặc máy móc mà tủ sẽ quản lý.
Tính toán công suất: Công suất và dòng điện của phụ tải là cơ sở lựa chọn MCCB, contactor, biến tần và dây dẫn.
Lựa chọn phương pháp điều khiển: Xác định sử dụng điều khiển thủ công, rơ le hay PLC.
Xác định phương pháp khởi động: Có thể lựa chọn trực tiếp, sao – tam giác, khởi động mềm hoặc biến tần.
Quan tâm môi trường lắp đặt: Tủ ngoài trời, khu vực bụi hoặc độ ẩm cao cần vỏ và cấp bảo vệ phù hợp.
Tính toán khả năng tản nhiệt: Tủ chứa nhiều biến tần hoặc thiết bị công suất lớn cần giải pháp thông gió thích hợp.
Dự phòng khả năng mở rộng: Nên bố trí không gian để bổ sung thiết bị trong tương lai.
Lựa chọn thiết bị có nguồn gốc rõ ràng: Thiết bị đóng cắt và điều khiển cần có thông số phù hợp với hồ sơ kỹ thuật.

Lưu ý khi lắp đặt và vận hành tủ điện điều khiển

Việc lắp đặt cần được thực hiện dựa trên sơ đồ điện và hồ sơ kỹ thuật đã được xác định trước. Vỏ tủ, thiết bị và linh kiện phải tương thích với cấu hình của hệ thống.

Trong quá trình vận hành cần lưu ý:

Kiểm tra đấu nối trước khi cấp nguồn.
Đảm bảo hệ thống tiếp địa đúng yêu cầu.
Không tự ý thay đổi thông số PLC hoặc biến tần.
Kiểm tra quạt thông gió và nhiệt độ bên trong tủ.
Vệ sinh bụi định kỳ.
Kiểm tra đầu nối và thiết bị đóng cắt.
Ngắt và cô lập nguồn trước khi bảo trì.
Đặt cảnh báo để tránh đóng điện ngoài ý muốn.
Việc kiểm tra, sửa chữa nên do nhân sự có chuyên môn thực hiện.

HT Nextech – Đơn vị cung cấp tủ điện điều khiển theo yêu cầu

HT Nextech cung cấp giải pháp thiết kế, gia công và lắp ráp tủ điện điều khiển phục vụ nhiều hệ thống dân dụng và công nghiệp. Tùy yêu cầu của dự án, tủ có thể được thiết kế theo công suất, số lượng thiết bị và phương thức điều khiển cụ thể.

Việc lựa chọn thiết bị và bố trí không gian bên trong được thực hiện dựa trên chức năng, công suất và điều kiện vận hành, giúp tủ thuận tiện trong quá trình sử dụng và bảo trì.

Kết luận

Tủ điện điều khiển đóng vai trò quan trọng trong việc quản lý, giám sát và tự động hóa hoạt động của máy móc trong nhiều công trình. Từ tủ MCC, PLC, HVAC đến tủ điều khiển bơm và xử lý nước, mỗi loại đều có cấu hình riêng phù hợp với từng mục đích sử dụng.

Khi lựa chọn tủ, cần xác định rõ công suất phụ tải, phương thức điều khiển, môi trường lắp đặt và yêu cầu bảo vệ. Thiết kế đúng ngay từ đầu không chỉ giúp hệ thống vận hành ổn định mà còn thuận tiện cho việc mở rộng và bảo trì về sau. HT Nextech cung cấp tủ điện điều khiển theo yêu cầu, đáp ứng đa dạng nhu cầu của nhà máy, tòa nhà và các hệ thống tự động hóa.
