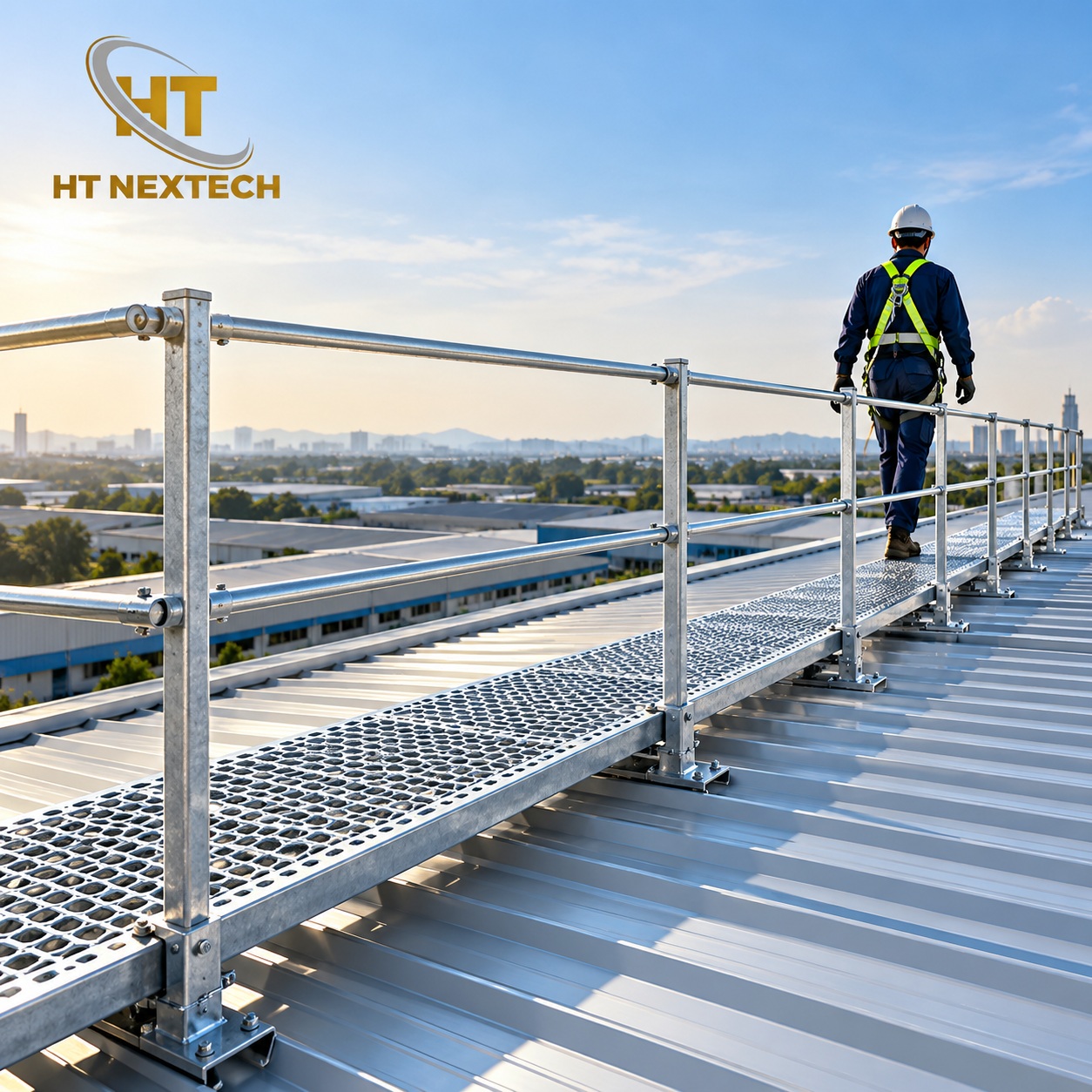

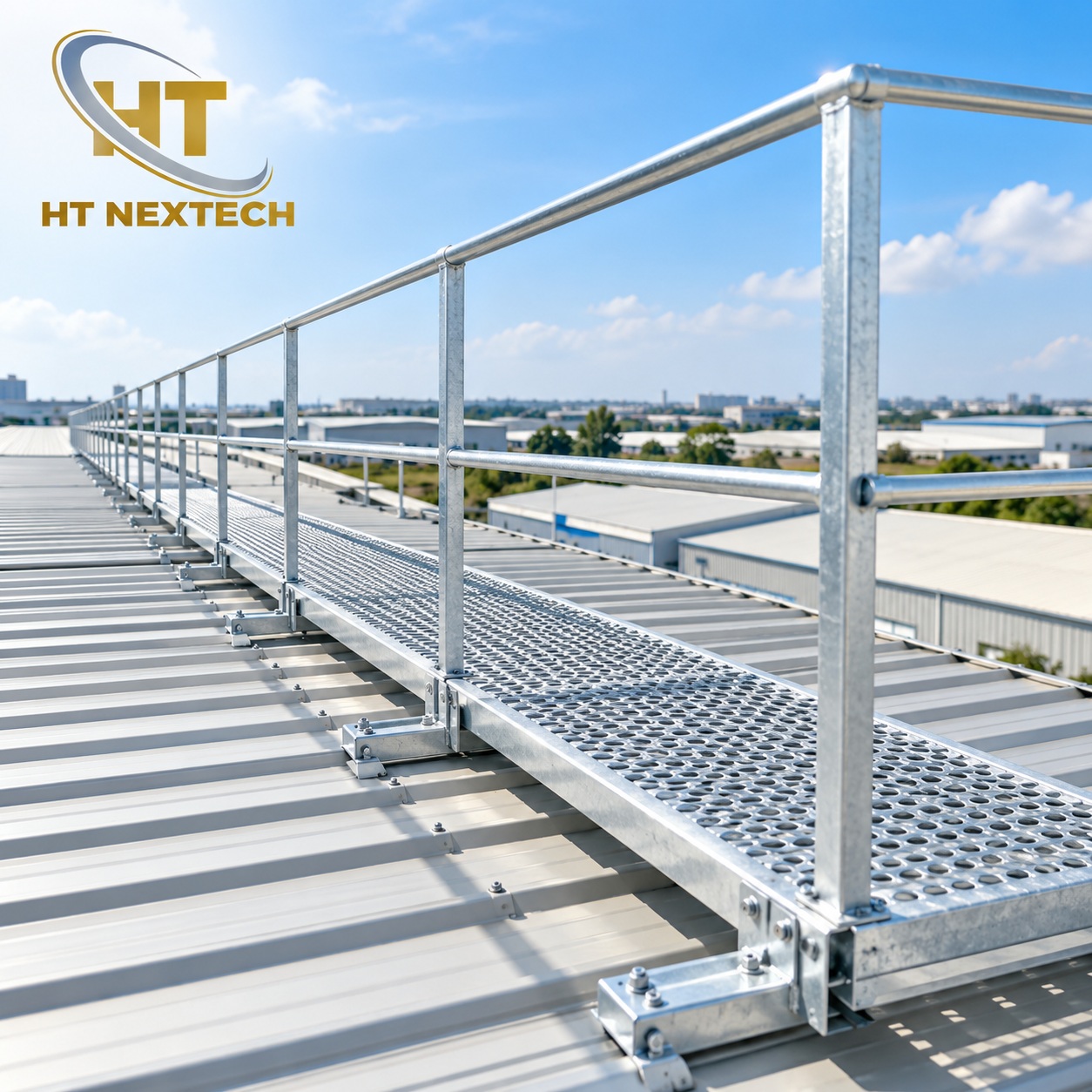

Sàn thao tác trên mái tôn: Cấu tạo, phân loại và giải pháp

Sàn thao tác trên mái tôn là giải pháp tạo lối đi phục vụ kiểm tra, bảo trì và sửa chữa các hạng mục trên mái nhà xưởng, nhà kho và công trình công nghiệp. Sản phẩm giúp kỹ thuật viên di chuyển thuận tiện hơn, hạn chế tiếp xúc trực tiếp với tấm tôn và hỗ trợ nâng cao an toàn khi làm việc trên cao.

Sàn thao tác trên mái tôn là gì?

Sàn thao tác trên mái tôn là hệ thống lối đi được lắp đặt trên hoặc phía trên kết cấu mái tôn. Sản phẩm tạo bề mặt di chuyển cho nhân viên kỹ thuật khi kiểm tra hệ thống điện, đường ống, thiết bị thông gió, tấm pin năng lượng mặt trời và các hạng mục kỹ thuật khác.

Khác với việc đi trực tiếp trên mái, sàn thao tác được thiết kế để phân bổ tải trọng qua hệ khung và các điểm đỡ phù hợp. Nhờ đó, hệ thống giúp hạn chế nguy cơ làm biến dạng tấm tôn khi được thiết kế và lắp đặt đúng kỹ thuật.

Sàn thường được gia công từ thép mạ kẽm, thép sơn bảo vệ hoặc inox. Tùy theo yêu cầu công trình, sản phẩm có thể sử dụng dạng lưới, tấm kim loại dập nổi hoặc kết cấu kết hợp khung đỡ.

Sàn thao tác không thay thế hệ thống chống ngã và các biện pháp bảo vệ khi làm việc trên cao. Công trình vẫn cần đánh giá rủi ro, bố trí phương tiện tiếp cận và tuân thủ quy trình an toàn phù hợp.

Vì sao nên lắp đặt sàn thao tác trên mái tôn?

Mái tôn thường có bề mặt mỏng, khả năng chịu tải tập trung hạn chế và dễ bị ảnh hưởng bởi điều kiện thời tiết. Vì vậy, tạo lối đi chuyên dụng là giải pháp hữu ích đối với những công trình cần kiểm tra mái định kỳ.

Tăng độ an toàn khi di chuyển

• Sàn thao tác tạo bề mặt di chuyển được thiết kế theo mục đích sử dụng. Khi lựa chọn đúng loại sàn và bố trí phù hợp, người lao động có thể tiếp cận các vị trí kỹ thuật thuận tiện hơn.
• Bề mặt sàn có thể được lựa chọn theo yêu cầu chống trượt. Tuy nhiên, khi mái ướt hoặc có bụi bẩn, người lao động vẫn cần tuân thủ đầy đủ biện pháp an toàn.

Hạn chế hư hỏng mái tôn

• Việc bước trực tiếp lên tấm tôn có thể gây móp, biến dạng hoặc làm hỏng lớp bảo vệ bề mặt. Tại một số vị trí, tải trọng tập trung còn có thể gây ảnh hưởng đến hệ xà gồ bên dưới.
• Sàn thao tác giúp tạo tuyến di chuyển riêng và truyền tải trọng qua hệ đỡ được thiết kế phù hợp. Giải pháp này góp phần hạn chế tác động trực tiếp lên mái khi thi công đúng phương án.

Thuận tiện cho công tác bảo trì

• Các công trình có quạt thông gió, đường ống, hệ thống điện hoặc điện mặt trời thường cần kiểm tra định kỳ. Sàn thao tác giúp kỹ thuật viên tiếp cận những vị trí này thuận tiện hơn.
• Lối đi được bố trí hợp lý còn hỗ trợ tổ chức công việc và giảm thời gian di chuyển giữa các khu vực cần kiểm tra.

Hỗ trợ kéo dài tuổi thọ công trình

• Khi hạn chế việc di chuyển trực tiếp trên mái, nguy cơ biến dạng tấm tôn và hư hỏng lớp phủ có thể giảm. Điều này góp phần hạn chế một số chi phí sửa chữa phát sinh.
• Tuy nhiên, hiệu quả thực tế phụ thuộc vào thiết kế, chất lượng lắp đặt và chế độ bảo trì của toàn bộ hệ thống mái.

Cấu tạo sàn thao tác trên mái tôn

Cấu tạo sàn thao tác được xác định theo tải trọng, chiều dài lối đi và điều kiện lắp đặt. Một hệ thống hoàn chỉnh thường gồm các bộ phận chính sau.

Mặt sàn thao tác

• Mặt sàn là bộ phận tiếp xúc trực tiếp với người sử dụng. Bộ phận này có thể được gia công từ tấm thép dập nổi hoặc sàn lưới kim loại.
• Sàn lưới hỗ trợ thoát nước và hạn chế tích tụ bụi. Trong khi đó, sàn dập nổi tạo bề mặt liền hơn và có thể tăng độ ma sát khi di chuyển.
• Việc lựa chọn cần căn cứ vào tải trọng, môi trường sử dụng và yêu cầu vệ sinh. Kích thước khe hở, độ dày và bề mặt sàn cần phù hợp với thiết kế đã được phê duyệt.

Hệ khung đỡ

• Khung đỡ có nhiệm vụ nâng đỡ mặt sàn và truyền tải trọng đến các vị trí chịu lực phù hợp. Khung thường được gia công từ thép hoặc vật liệu đáp ứng yêu cầu của công trình.
• Kích thước khung, khoảng cách giữa các điểm đỡ và phương án liên kết cần được tính toán theo điều kiện sử dụng. Không nên cố định sàn trực tiếp vào tấm tôn mỏng nếu chưa có đánh giá kỹ thuật về khả năng chịu lực.

Chân đỡ và bộ phận liên kết

• Chân đỡ giúp định vị sàn theo cao độ thiết kế. Các bộ phận liên kết có thể bao gồm bản mã, bu lông, kẹp chuyên dụng và chi tiết cố định theo bản vẽ.
• Phương án liên kết phải tương thích với kết cấu mái, đồng thời hạn chế ảnh hưởng đến lớp chống thấm. Nếu cần khoan hoặc xuyên qua mái, phải có giải pháp xử lý chống thấm được chấp thuận.

Lớp bảo vệ bề mặt

• Sàn thao tác trên mái tôn thường tiếp xúc với nắng, mưa và độ ẩm. Vì vậy, bề mặt cần được bảo vệ bằng phương pháp phù hợp với vật liệu và môi trường.
• Các phương án phổ biến gồm mạ kẽm, sơn bảo vệ hoặc sử dụng inox. Mối hàn, mép cắt và các vị trí liên kết cần được kiểm tra để hạn chế nguy cơ ăn mòn.

Lan can và hệ thống bảo vệ bổ sung

• Tại những vị trí có nguy cơ ngã cao, công trình có thể cần bố trí lan can hoặc hệ thống bảo vệ theo đánh giá rủi ro và quy định áp dụng.
• Sàn thao tác cũng cần được xem xét cùng lối lên xuống, điểm neo và phương án chống ngã. Các bộ phận này phải được thiết kế đồng bộ thay vì bổ sung tùy ý sau khi lắp đặt.

Các loại sàn thao tác trên mái tôn phổ biến

Tùy theo mục đích sử dụng và đặc điểm công trình, chủ đầu tư có thể lựa chọn nhiều dạng sàn khác nhau.

Sàn thao tác mái tôn dạng lưới

• Sàn dạng lưới có bề mặt gồm các thanh kim loại liên kết thành ô. Kết cấu này hỗ trợ thoát nước và giảm tình trạng đọng bụi trên mặt sàn.
• Loại sàn phù hợp với nhiều khu vực ngoài trời cần lối đi thông thoáng. Kích thước mắt lưới và độ dày cần được lựa chọn dựa trên tải trọng dự kiến.

Sàn thao tác mái tôn dạng tấm dập nổi

• Sàn tấm dập nổi có bề mặt được tạo hình để tăng độ ma sát. Một số loại sử dụng hoa văn kim cương hoặc gân nổi nhằm hỗ trợ hạn chế trơn trượt.
• Sản phẩm phù hợp với những vị trí cần bề mặt thao tác liền hơn. Khi thiết kế, cần xem xét khả năng thoát nước và xử lý bề mặt để hạn chế ăn mòn.

Sàn thao tác mái tôn có khung nâng

• Sàn có khung nâng tạo khoảng cách giữa mặt sàn và mái tôn. Cấu tạo này cho phép bố trí lối đi theo cao độ cần thiết và truyền tải trọng qua hệ đỡ được tính toán.
• Phương án này cần kiểm tra kỹ vị trí chân đỡ và khả năng chịu lực của xà gồ hoặc kết cấu bên dưới. Không được đặt khung tại vị trí chưa xác định khả năng chịu tải.

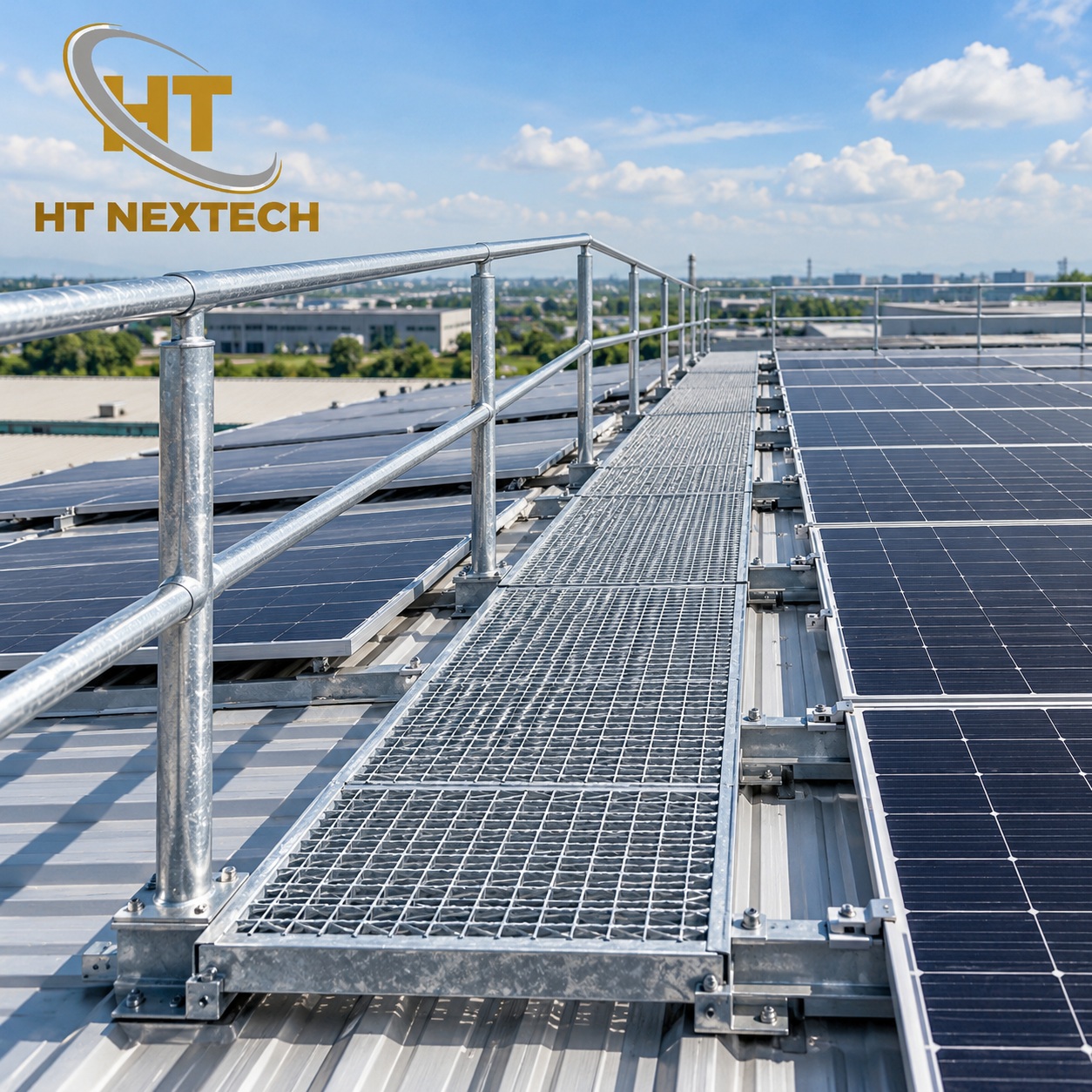

Sàn thao tác mái tôn phục vụ hệ thống solar

• Đối với mái nhà xưởng lắp đặt điện mặt trời, sàn thao tác solar tạo lối đi phục vụ kiểm tra, vệ sinh và bảo trì tấm pin.
• Thiết kế cần tránh che bóng không cần thiết, không cản trở thoát nước và hạn chế tác động lên mô-đun pin. Đồng thời, kết cấu phải phù hợp với tải trọng cho phép của mái.

Vật liệu sản xuất sàn thao tác trên mái tôn

Vật liệu ảnh hưởng đến độ bền, trọng lượng, khả năng chống ăn mòn và chi phí đầu tư. Vì vậy, lựa chọn cần căn cứ vào điều kiện sử dụng thực tế.

Thép mạ kẽm

• Thép mạ kẽm được sử dụng trong nhiều kết cấu kim loại ngoài trời. Lớp mạ hỗ trợ bảo vệ thép trước tác động của độ ẩm và môi trường.
• Khi lựa chọn, cần xem xét độ dày vật liệu, phương pháp mạ và yêu cầu xử lý tại các vị trí cắt hoặc gia công. Đây là phương án cần được đánh giá cùng tải trọng và điều kiện lắp đặt.

Thép sơn bảo vệ

• Thép sơn có thể phù hợp với công trình có điều kiện môi trường đáp ứng yêu cầu của hệ sơn. Chi phí phụ thuộc vào loại sơn, quy trình xử lý bề mặt và số lớp phủ.
• Các khu vực mối hàn, mép cắt và điểm đọng nước cần được xử lý cẩn thận. Nếu lớp sơn bị bong tróc, cần kiểm tra và khắc phục kịp thời.

Inox

• Inox có khả năng chống ăn mòn tốt tùy theo mác vật liệu và môi trường sử dụng. Đây là phương án có thể cân nhắc với công trình yêu cầu khả năng chống gỉ cao.
• Tuy nhiên, chi phí inox thường cao hơn thép thông dụng. Chủ đầu tư cần cân đối giữa điều kiện môi trường, tuổi thọ dự kiến và ngân sách.

Phụ kiện liên kết

• Bu lông, bản mã, kẹp và các chi tiết cố định cần tương thích với vật liệu chính. Phụ kiện sử dụng ngoài trời phải phù hợp với điều kiện môi trường và yêu cầu chịu lực.
• Đối với các kim loại khác nhau tiếp xúc trực tiếp, cần xem xét nguy cơ ăn mòn điện hóa. Phương án liên kết cũng cần hạn chế làm hỏng lớp bảo vệ và chống thấm của mái.

Tiêu chí thiết kế sàn thao tác trên mái tôn an toàn

Một hệ thống sàn thao tác hiệu quả cần đáp ứng đồng thời yêu cầu về kết cấu, khả năng sử dụng và điều kiện lắp đặt.

Đánh giá khả năng chịu lực của mái

• Trước khi thiết kế, cần xác định loại tôn, hệ xà gồ và kết cấu chịu lực bên dưới. Khả năng chịu tải của mái phải được đánh giá trước khi bổ sung sàn và các thiết bị liên quan.
• Không được mặc định rằng tấm tôn có thể chịu tải trọng người đi lại. Việc bố trí điểm đỡ cần dựa trên hồ sơ kết cấu hoặc đánh giá kỹ thuật phù hợp.

Tính toán tải trọng sàn

• Thiết kế cần xét đến tải trọng người sử dụng, dụng cụ bảo trì và các tải trọng liên quan. Khung đỡ, mặt sàn và liên kết phải phối hợp để truyền lực đến vị trí chịu lực phù hợp.
• Độ dày vật liệu và khoảng cách gối đỡ cần được xác định theo tính toán. Không nên lựa chọn chỉ dựa trên kinh nghiệm hoặc thông số của công trình khác.

Bố trí lối đi hợp lý

• Lối đi cần đáp ứng nhu cầu di chuyển và thao tác tại các vị trí bảo trì. Chiều rộng, cao độ và điểm nối phải phù hợp với mặt bằng mái.
• Các đoạn sàn nên được bố trí để hạn chế khe hở, chênh cao và điểm gây vấp ngã. Đồng thời, cần tránh cản trở hệ thống thoát nước.

Đảm bảo khả năng chống trượt

• Bề mặt sàn phải phù hợp với điều kiện ngoài trời. Nước mưa, bụi bẩn và rêu có thể làm giảm độ bám, vì vậy cần có kế hoạch vệ sinh định kỳ.
• Bề mặt chống trượt không thay thế các biện pháp chống ngã. Người lao động vẫn cần sử dụng phương tiện bảo vệ phù hợp với mức độ rủi ro.

Hạn chế ảnh hưởng đến lớp chống thấm

• Phương án liên kết cần được tính toán để hạn chế nguy cơ thấm dột. Nếu cần khoan hoặc xuyên qua mái, phải xác định chi tiết xử lý chống thấm và phương pháp nghiệm thu.
• Không nên tự ý khoan tôn hoặc cố định sàn vào các vị trí chưa được kiểm tra.

Quy trình thiết kế, gia công và lắp đặt sàn thao tác mái tôn

Quy trình rõ ràng giúp hạn chế sai lệch giữa bản vẽ và hiện trạng. Tùy quy mô dự án, các bước triển khai có thể được điều chỉnh theo yêu cầu kỹ thuật.

Bước 1: Khảo sát hiện trạng mái tôn

• Đơn vị kỹ thuật kiểm tra mặt bằng, kết cấu mái, hệ xà gồ và các thiết bị hiện hữu. Mục đích là xác định tuyến đi, vị trí đỡ và những khu vực cần bảo vệ.
• Thông tin về khả năng chịu lực cần được xác minh trước khi chốt phương án. Nếu hồ sơ kết cấu chưa đầy đủ, cần thực hiện đánh giá bổ sung.

Bước 2: Lập bản vẽ thiết kế

• Bản vẽ thể hiện chiều dài, chiều rộng, cao độ, vật liệu và cấu tạo khung đỡ. Các vị trí liên kết cần được thể hiện rõ để phục vụ gia công và thi công.
• Thiết kế cũng cần xem xét lối lên xuống, khả năng thoát nước và phương án chống ngã. Các thông số chịu lực phải phù hợp với điều kiện thực tế của công trình.

Bước 3: Lựa chọn vật liệu và gia công

• Sau khi bản vẽ được thống nhất, đơn vị sản xuất lựa chọn vật liệu theo quy cách. Các công đoạn có thể bao gồm cắt, chấn, dập, hàn và xử lý bề mặt.
• Kích thước thành phẩm cần được kiểm tra trước khi đóng gói. Những sai lệch có thể ảnh hưởng đến lắp ráp phải được khắc phục trước khi xuất xưởng.

Bước 4: Chuẩn bị phương án thi công

• Trước khi lắp đặt, cần kiểm tra đường vận chuyển vật tư, vị trí tập kết và điều kiện tiếp cận mái. Kế hoạch thi công phải xác định biện pháp bảo vệ người lao động và hệ thống hiện hữu.
• Công trình cần được bố trí phương tiện tiếp cận an toàn và biện pháp chống ngã phù hợp. Không triển khai khi điều kiện thời tiết hoặc mặt bằng không bảo đảm an toàn.

Bước 5: Lắp đặt sàn và hệ khung đỡ

• Các bộ phận được lắp theo bản vẽ đã duyệt. Vị trí đỡ và liên kết cần được kiểm tra để bảo đảm tải trọng truyền xuống kết cấu chịu lực phù hợp.
• Trong quá trình thi công, cần hạn chế tác động trực tiếp lên tấm tôn và lớp chống thấm. Những thay đổi so với bản vẽ phải được đánh giá trước khi thực hiện.

Bước 6: Kiểm tra và nghiệm thu

• Sau khi hoàn thiện, cần kiểm tra kích thước, độ ổn định, các điểm liên kết và tình trạng bề mặt. Các yêu cầu nghiệm thu phải căn cứ vào hồ sơ thiết kế và phạm vi công việc đã thống nhất.
• Những vị trí có dấu hiệu lỏng liên kết, biến dạng hoặc xử lý bề mặt chưa đạt yêu cầu cần được khắc phục trước khi đưa vào sử dụng.

Các yếu tố ảnh hưởng đến giá sàn thao tác trên mái tôn

Chi phí sàn thao tác phụ thuộc vào vật liệu, kích thước, kết cấu và điều kiện thi công. Không có một mức giá chung phù hợp với mọi công trình.

Vật liệu và độ dày

Thép mạ kẽm, thép sơn và inox có chi phí khác nhau. Độ dày vật liệu và yêu cầu xử lý bề mặt cũng ảnh hưởng đến lượng nguyên liệu và công gia công.

Kích thước và khối lượng

Chiều dài, chiều rộng và tổng diện tích sàn quyết định lượng vật liệu cần sử dụng. Các công trình có nhiều đoạn sàn kích thước riêng có thể phát sinh thêm công đoạn gia công.

Độ phức tạp của kết cấu

Sàn có khung nâng, nhiều điểm liên kết hoặc yêu cầu gia cố riêng thường cần thêm vật liệu và thời gian thi công. Phương án cần được xác định dựa trên kết cấu mái thực tế.

Điều kiện lắp đặt

Mái cao, đường vận chuyển khó khăn hoặc khu vực có nhiều thiết bị hiện hữu có thể làm tăng chi phí thi công. Công trình đang vận hành cũng cần phương án tổ chức công việc phù hợp.

Phạm vi cung cấp

Báo giá chỉ bao gồm gia công sẽ khác với phương án trọn gói có khảo sát, thiết kế, vận chuyển và lắp đặt. Chủ đầu tư nên xác nhận rõ các hạng mục đã bao gồm trước khi đặt hàng.

Để nhận báo giá chính xác, nên cung cấp bản vẽ mái, kích thước lối đi, vật liệu dự kiến và yêu cầu lắp đặt. Nếu chưa có hồ sơ kỹ thuật, đơn vị cung cấp cần khảo sát để xác định phương án phù hợp.

Lưu ý khi sử dụng và bảo trì sàn thao tác trên mái tôn

Bảo trì định kỳ giúp phát hiện sớm các vấn đề có thể ảnh hưởng đến độ an toàn và tuổi thọ sàn. Việc kiểm tra cần tập trung vào những bộ phận chịu lực và vị trí tiếp xúc với môi trường ngoài trời.

• Kiểm tra mối hàn, bu lông và các điểm liên kết.

• Quan sát dấu hiệu ăn mòn, bong tróc lớp bảo vệ hoặc biến dạng.

• Vệ sinh bề mặt để hạn chế tích tụ bụi bẩn và rêu.

• Kiểm tra vị trí tiếp xúc với mái và tình trạng chống thấm.

• Không tự ý tăng tải trọng hoặc thay đổi kết cấu sàn.

• Dừng sử dụng khu vực có dấu hiệu hư hỏng cho đến khi được đánh giá.

Việc kiểm tra trên mái phải được thực hiện bởi người có chuyên môn và sử dụng biện pháp bảo vệ phù hợp. Không nên đi trực tiếp lên các vị trí mái tôn chưa được xác nhận khả năng chịu lực.

HT NEXTECH cung cấp giải pháp sàn thao tác trên mái tôn theo yêu cầu

Sàn thao tác trên mái tôn là giải pháp hỗ trợ di chuyển, kiểm tra và bảo trì các hạng mục kỹ thuật trên mái nhà xưởng. Để hệ thống vận hành an toàn, cần đánh giá khả năng chịu lực của mái, lựa chọn vật liệu phù hợp và thiết kế phương án liên kết đúng kỹ thuật. Khảo sát hiện trạng, lập bản vẽ chi tiết và kiểm tra sau lắp đặt giúp hạn chế nguy cơ hư hỏng mái tôn. Đồng thời, bảo trì định kỳ góp phần duy trì độ ổn định và tuổi thọ của sàn.

HT NEXTECH cam kết tư vấn giải pháp theo nhu cầu thực tế, chú trọng chất lượng, an toàn và tính phù hợp của từng công trình.

Liên hệ hotline 0985 485 068 để được tư vấn và nhận báo giá sàn thao tác trên mái tôn theo yêu cầu.
